Ver la red

Arriba de cualquier pantalla de Red va la misma barra. A la izquierda, las vistas numeradas: Estado, Esquema, Mapa, Equipos y Aprovisionamiento. Si tu empresa tiene el Plano, son Estado, Terreno, Esquema, Equipos y Aprovisionamiento: Terreno y Esquema son las dos lentes del Plano y sustituyen al Mapa y al Esquema de antes. Cada píldora te devuelve a la última dirección que viste de esa vista, con el encuadre incluido.

A la derecha, + Crear, Acceso remoto, Parque de CPE y el botón de Movimiento reducido, que quita las animaciones del panel. En una ficha (un router, un sitio, un equipo) la barra sigue arriba y dice dónde estás: «Red / Sitios y equipos».

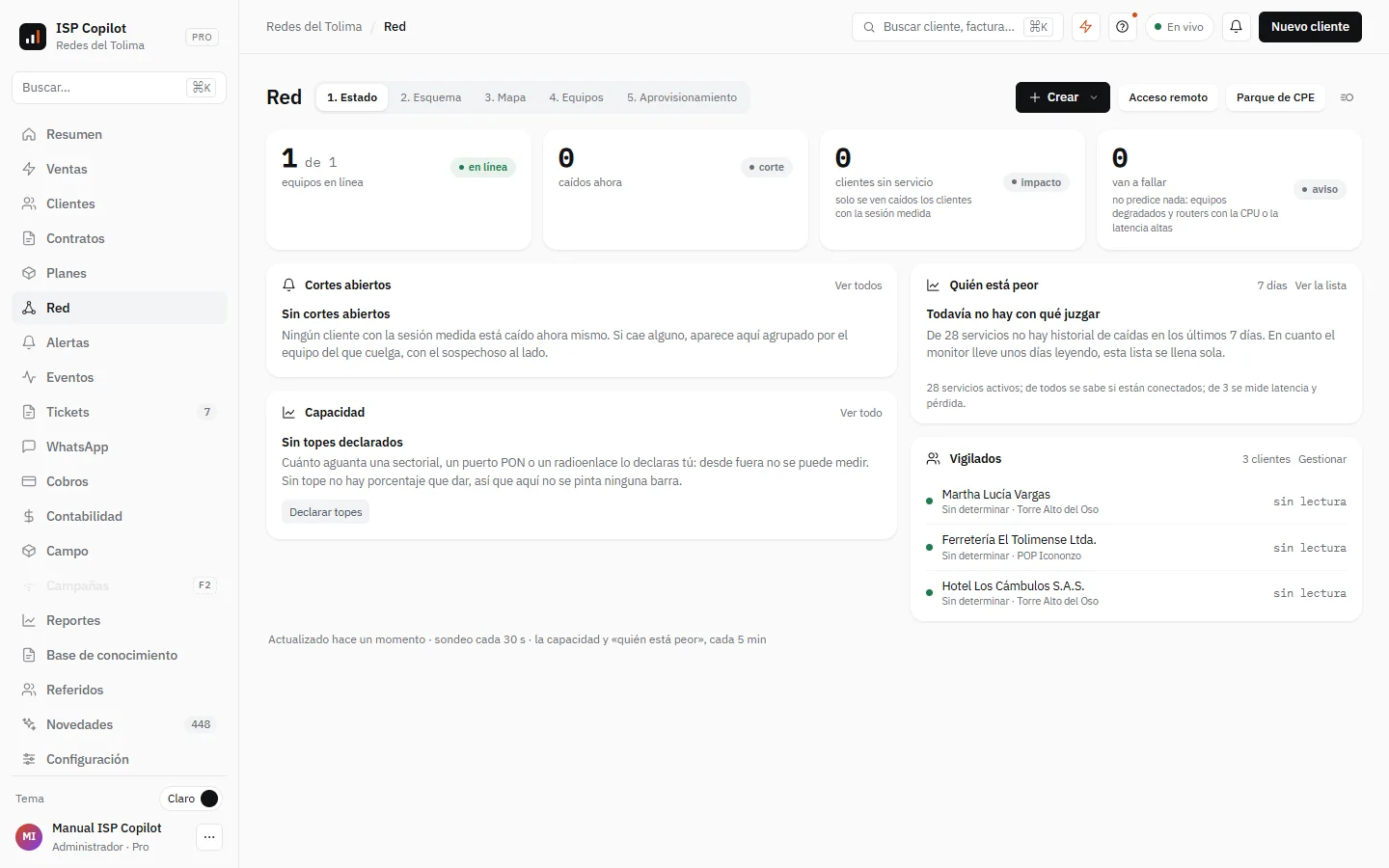

Estado es la vista con la que abre Red. Arriba, cuatro cifras: los equipos en línea, los caídos ahora, los clientes sin servicio y quién va a fallar. Debajo, a la izquierda, los Cortes abiertos —cada uno con sus clientes caídos y el equipo sospechoso— y la Capacidad de lo que declaraste con tope; a la derecha, Quién está peor y los Vigilados. Se pone al día sola cada 30 segundos.

Desde cada corte, «Qué pasó antes» abre la línea de tiempo de los minutos previos y «Avisar a los N» manda un WhatsApp a los afectados. Debajo de los cortes, «Monitores de red caídos» dice qué IP vigilada dejó de responder. Todo esto se cuenta a fondo en «Vigilar clientes y la red».

La dirección de la página guarda lo que estás mirando en el Esquema, el Mapa y el Plano: el equipo elegido, el camino trazado, el filtro, la lente, el modo del Terreno (Red o Planta) y la Lista. Si la copias y la pegas en un caso o un chat, quien la abre ve exactamente lo mismo.

En el Esquema, «⋯» guarda «Exportar», que descarga el dibujo entero —no solo lo que cabe en pantalla— con la lente, el camino encendido y los colores del tema: en PNG a doble resolución, en SVG editable o en PDF para imprimir. Ahí mismo, y en los controles del Mapa y del Plano, está la pantalla completa, sin menú ni cabecera; Esc la devuelve.

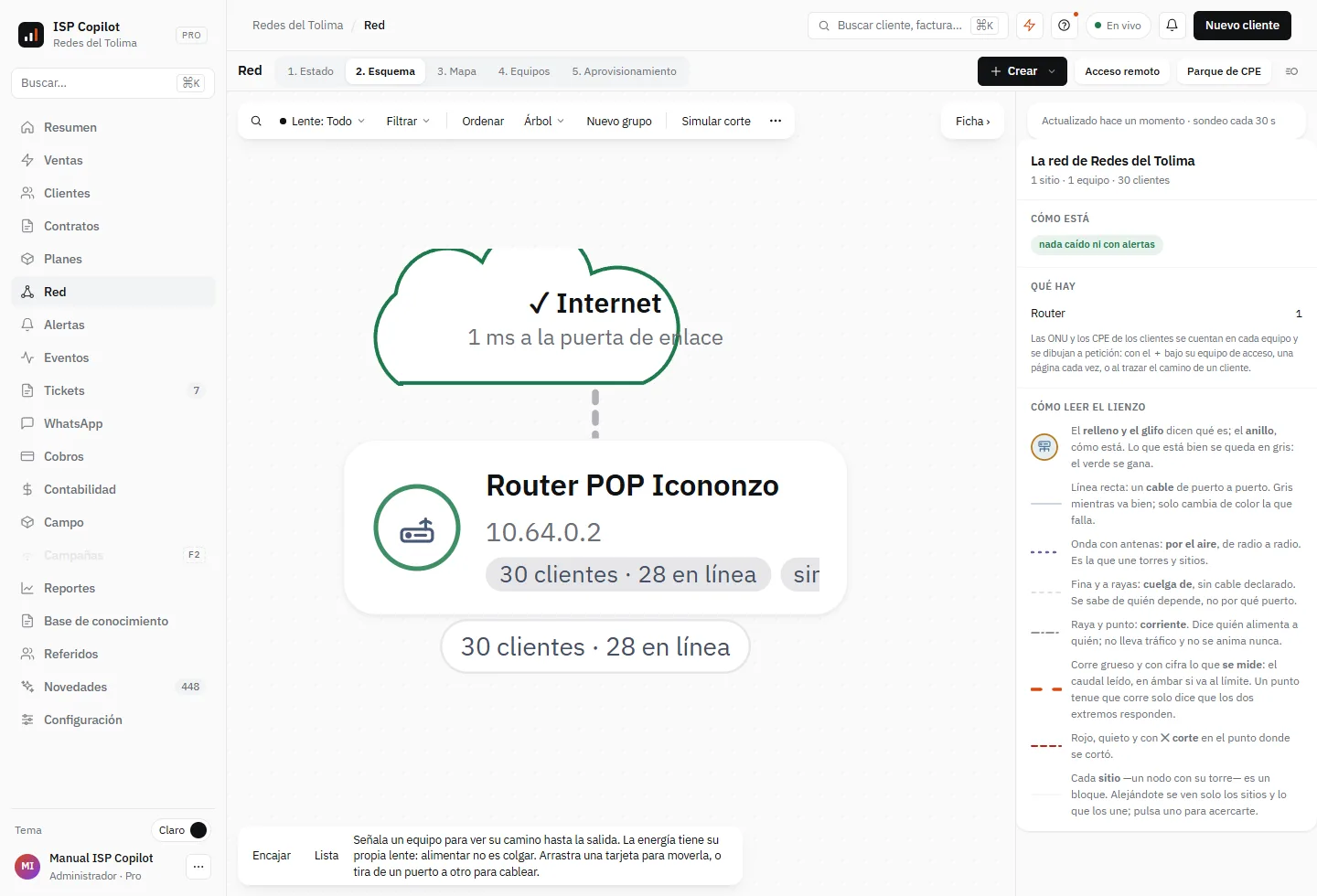

El Esquema dibuja tu red como un árbol: de la salida a internet a cada router, de cada router a sus switches, OLT y antenas, y de ahí a los clientes. Cada tarjeta es un equipo con su estado y su lugar lo deja tu empresa: todo tu equipo la ve en el mismo sitio. La rueda acerca, arrastrar el fondo mueve el dibujo, un clic en una tarjeta abre su ficha a la derecha y «Encajar», abajo, vuelve a enseñarlo entero.

Sin nada elegido, la ficha resume tu red. Con un equipo elegido, dice dónde está, de qué cuelga, sus puertos, qué módulo lleva cada jaula, sus enlaces y, en «Si … cae», a cuántos dejaría sin servicio. Un cable o un grupo tienen también su ficha. «Ficha ›» la pliega para ganar espacio.

Quien edita la red arma el Esquema sobre el propio dibujo. Pasa el ratón por una tarjeta y en su borde sale un «+»: ábrelo para colgarle un equipo de tu bodega, del catálogo o de tus modelos —o un monitor—, que nace colgado de ella con su cable y su IP, probada desde el router con «Probar». Un «+» a mitad de un cable mete un equipo en medio: una radio entre el switch y la torre, con dos cables nuevos. Los dos se deshacen desde el aviso durante media hora.

Para cablear por puerto, tira de un puerto libre de una tarjeta y suéltalo en el de otra: mientras arrastras se encienden los que casan, y la plataforma comprueba que son compatibles antes de crear el cable. Arrastra una tarjeta para moverla, y se queda ahí para todo tu equipo. «Ordenar» coloca la red por sitios, con «Deshacer» durante 20 segundos. Con varias tarjetas elegidas (Shift o Ctrl + clic), «Agrupar N» las mete en un marco con nombre y color; sin nada elegido, «Nuevo grupo».

Todo esto cambia el esquema de la plataforma, no el router. Lo que sí toca el router es el alta de un equipo con IP, que le abre paso desde el hub.

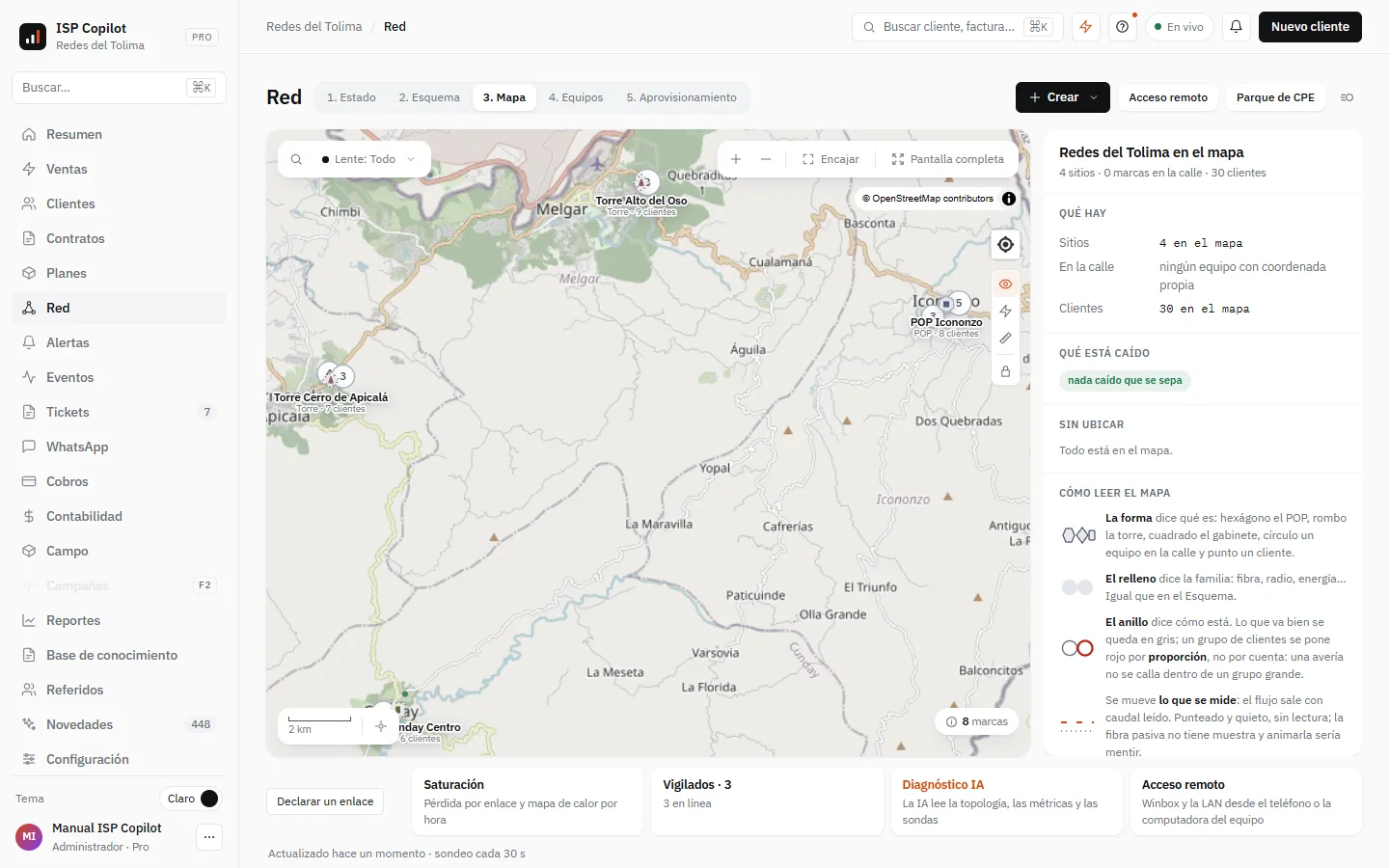

El Mapa pone tu red sobre el terreno: sitios, torres y gabinetes con su forma y su color, los enlaces y la fibra trazada. Los equipos de un sitio no llevan marca propia: salen en abanico al pasar el ratón. Un clic elige y, si tiene interior, lo abre al lado; doble clic siempre lo abre. La columna de la derecha cambia con lo elegido: el resumen de tu red y lo que falta por ubicar, o la ficha del sitio, del equipo, del abonado o del enlace.

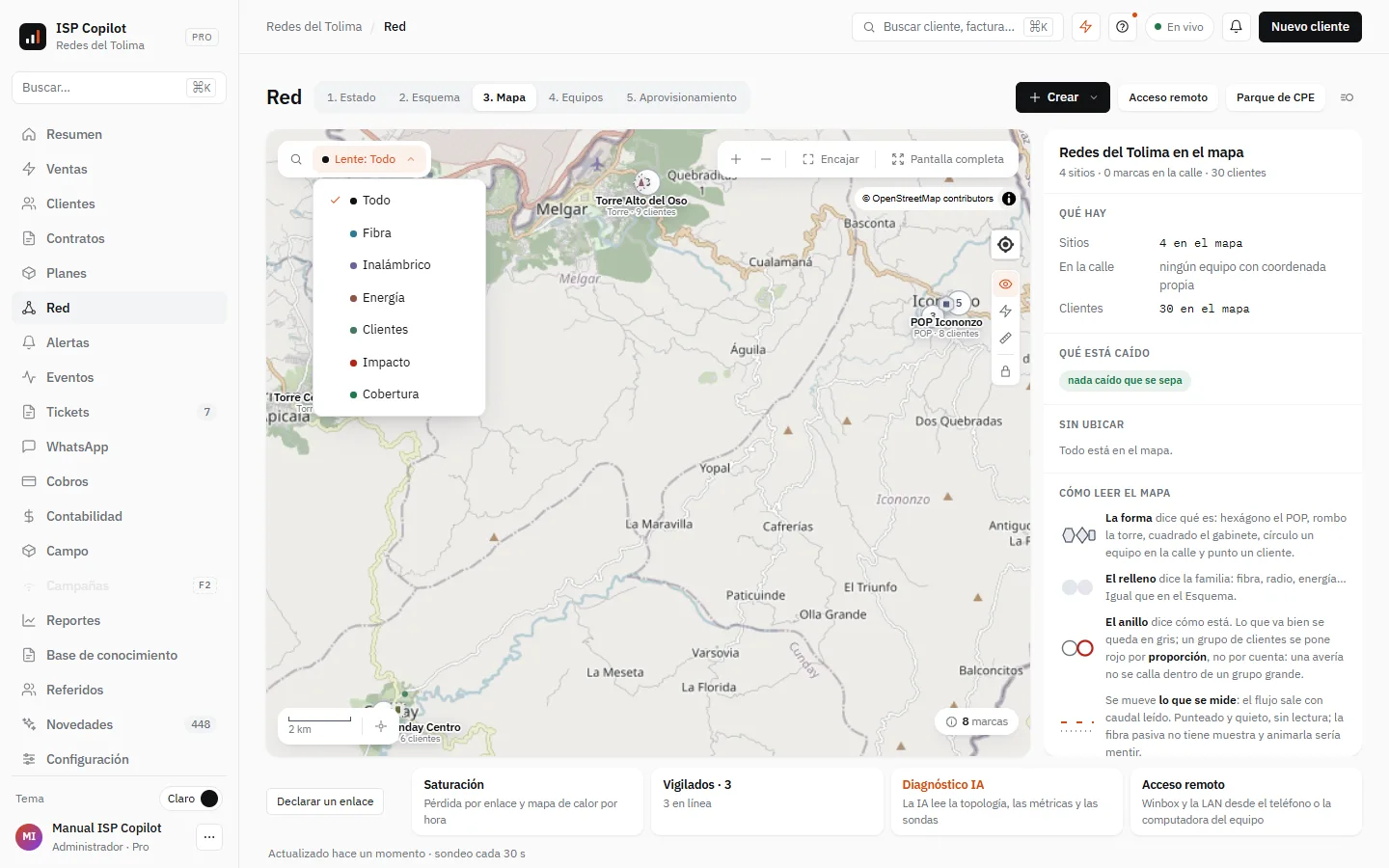

La lupa, o la tecla /, abre «Ir a…» para volar a un sitio, un equipo o un cliente. «Lente» resalta una capa: Todo, Fibra, Inalámbrico, Energía, Clientes, Impacto o Cobertura. Abajo a la derecha, «ⓘ N marcas» resume lo que se ve, y el chip rojo de los clientes sin servicio sale siempre.

El Plano dibuja tu red una sola vez y la deja ver con dos lentes. Terreno la pone sobre el mapa, cada sitio en su coordenada. Esquema la ordena en bloques, cada sitio debajo del que le da la señal, también los que no tienen coordenada. Cada sitio es una tarjeta con los que tiene pegados, como un nodo y su torre. Al cambiar de lente, las tarjetas viajan de un lugar al otro y lo que tenías fijado sigue fijado.

Un sitio sano es gris: en el dibujo no hay verde. Solo late en rojo el sitio que tiene la culpa de un corte; los que se quedan sin camino detrás de él se atenúan. Cada línea dice su tráfico medido («182 Mbps · 61 %», con la flecha hacia donde va) o «sin medir», y solo se mueve lo que tiene medida; desde el 70 % la cifra sale en ámbar.

Todo lo demás va plegado dentro del dibujo. Arriba a la izquierda, la lupa, Filtro, el modo (Red, Planta o Cobertura), el «+» para crear y «ⓘ» con el resumen de tu red, con el chip rojo de los sitios caídos siempre a la vista. Abajo, la Leyenda y el sello que dice cuándo se leyó lo que ves.

Un clic en una tarjeta fija el sitio: sale la lista de sus equipos y, en el Terreno, el sector de cada antena y sus clientes con coordenada. Su ficha, al lado, dice cómo está y quién tiene la culpa si no llega, sus clientes con antena y cuántos están en línea, por dónde le entra la señal, y «Si cae». Pulsar donde no hay nada, o Esc, lo suelta.

Doble clic, Enter, el botón ⤢ de la tarjeta o «Ver por dentro» en su ficha lo abren por dentro encima del dibujo, para leer: arriba seis cifras (equipos, clientes en línea, tráfico de su entrada, CPU, monitores y alertas), y debajo su Gabinete por unidades, su Torre con las antenas por altura y sus Monitores. «Tamaño real →» lleva a la página del sitio a tamaño real, donde se coloca y se cablea.

Pulsa un equipo y su ficha cuenta Ahora (su estado y, si no llega, qué cayó antes), su latido de 24 horas o 7 días —en un router, el tráfico de cada interfaz—, su IP, su modelo, dónde va montado, su antena y quién lo vigila. «Abrir la ficha del equipo» lleva a la de siempre.

Una red recién llegada solo tiene sus equipos. En el Plano le das sus sitios y metes en ellos lo que tienes, en el orden de campo. El «+» de los controles ofrece «Crear sitio» (Nodo, Gabinete o Torre, con su coordenada, su vecino y su primer rack o la altura del mástil), «Crear en el esquema» (un nodo, una torre o un monitor colgando de otro sitio, por Radio, Fibra u Otro) y «Enlazar antenas», que declara un enlace de aire entre dos antenas.

Con un sitio fijado, su ficha trae «Equipo nuevo» (el asistente de alta con el sitio, su rack y su torre puestos), «Racks y mástil», «Clientes del bloque» y «Quitar el sitio». Con un equipo fijado, el Verificador de conexión lo prueba en tres pasos —ping desde su router, SNMP y que su credencial entre—, «Cuelga de» elige su padre enseñando antes lo que arrastra, y en una antena, «Sector de la antena» declara su rumbo, su apertura y su alcance arrastrando el dibujo, mientras el sector se mueve en el mapa.

Cada cambio sale en un aviso con «Deshacer». El alta de un sitio se deshace durante 30 minutos mientras siga vacío; si no, un sitio no se borra: se retira y conserva lo que tiene.

Elige un equipo o un sitio y la plataforma recorre tu red hacia abajo para decir qué pasaría si fallara: cuántos Clientes se quedan sin internet, cuántos Equipos y Sitios quedan detrás y cuánto Deja de facturar. Cuenta lo que cuelga por el árbol declarado: si no consta quién cuelga de ahí, lo dice («no consta») en vez de decir cero.

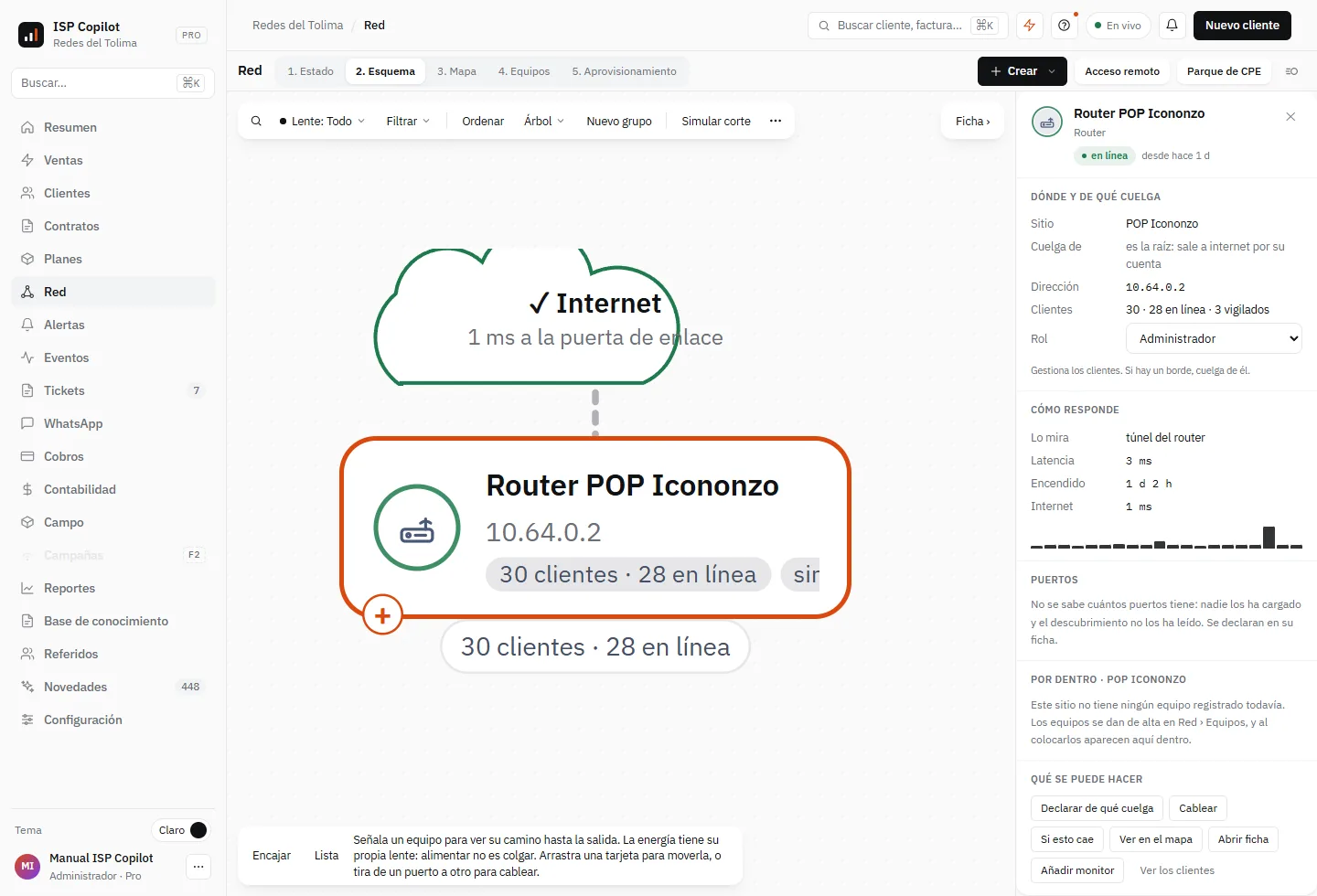

En el Esquema, la ficha del equipo lo cuenta en «Si … cae», y «Simular corte» lo enseña en el dibujo: actívalo y señala un equipo para ver a quién dejaría sin servicio. En el Mapa, la lente Impacto. En el Plano, «Si cae» en la ficha del sitio, «Simular corte aquí», que apaga en cascada lo de detrás, y el filtro Impacto. Simular no corta a nadie.

El camino de un cliente es la cadena de equipos por la que le llega el servicio: la salida a internet, su router, el switch, la torre, la sectorial y su equipo. Se pide desde la ficha del cliente con «¿Por dónde pasa?», o buscando al cliente con la lupa del Esquema. Su camino se traza en el dibujo y lo demás pasa al fondo.

En el Plano, el chip «Camino de …» dice cuántos saltos tiene; al pulsarlo despliega el trayecto, y pulsar un salto fija ese equipo. Su ✕ o Esc lo quitan. Si un salto no está en el dibujo o el camino no se puede trazar, el chip lo dice.

Un monitor de red es una IP que no es un cliente ni un equipo registrado y que quieres vigilar: la salida de tu proveedor, un servidor, la otra punta de un enlace. La vigila una de tus MikroTik con ping, cada 30 segundos, 1 minuto o 5 minutos, con umbrales de latencia y de pérdida si quieres. Va pegado a su nodo como un chip con el color del peor de sus monitores.

Se crea con el «+» de una tarjeta del Esquema eligiendo «Monitor», con «Añadir monitor» en la ficha de un nodo, con el «+» de la columna Monitores de un sitio abierto en el Plano o con «Monitorear» en la ficha de un equipo. En su ficha se prueban, se pausan, se editan y se borran. Solo vale una IPv4, y un router no se vigila así: su estado es el de su túnel.

Si no responde dos veces seguidas, se da por caído: sale en Estado entre los «Monitores de red caídos» y abre su alerta aunque tengas el módulo de Alertas apagado. Al volver a responder, o al borrarlo, la alerta se cierra sola.

Cada sectorial con rumbo y apertura tiene su propia cobertura, calculada por el relieve hacia donde apunta, con su altura y su alcance. Cada OLT vende hasta donde llegan sus cajas NAP, sin dibujar nada. Si mueves una antena, su cobertura se recalcula sola en unos minutos; mientras, vende con la de antes.

En el Mapa, la lente Cobertura abre a la derecha «Repartir un plan»: eliges un plan y marcas con qué sectoriales y OLT se vende; en el mapa se encienden sus áreas. La ficha de una sectorial o una OLT dice su cobertura, lo que le falta, «Calcular cobertura» o «Recalcular», y «Planes que se venden aquí». En el Plano es el modo Cobertura del Terreno. Lo que marcas aquí es dónde ofrece cada plan tu asistente de ventas.

Una NAP es la caja en el poste de la que sale la acometida de fibra de cada cliente. En su ficha de equipo, Salidas de la caja dice cuántas están ocupadas —por los abonados que salen de ella, no por equipos— y cuántas quedan libres. Es la pregunta que se hace un técnico antes de ir.

Presupuesto óptico calcula la luz que debería llegarle con lo declarado: la potencia de la OLT menos lo que se pierde por cada cable, fusión, conector y splitter. El camino de la luz lo cuenta paso a paso desde la OLT. Si falta algo por declarar, el número es un mínimo y lo dice; nada se inventa.

La planta de fibra es el modo Planta del Terreno: la fibra de la OLT a la casa del cliente, con los cables que salen de tus ODF, los postes, las muflas, las NAP y cada cliente con su acometida. Eliges la planta de toda la empresa o la de un nodo. En el mapa, el cable es negro y más grueso cuantos más hilos tiene; la NAP lleva borde de color si tiene camino hasta una OLT, en ámbar si su luz prevista queda por debajo de −25 dBm, y punteada si le falta algo por declarar. Solo lo medido se pinta de rojo.

Un clic fija un cable, una caja o un cliente y abre su ficha. Doble clic abre una mufla o una NAP por dentro: cada hilo con su color de la norma y a dónde va. En la ficha de un cliente de fibra, El camino de la luz suma lo que pierde cada tramo, todo «previsto», frente a lo que su ONU alcanza a leer.

Quien edita la red la construye en tres gestos, sin dar nada de alta antes. Tender: «Tender cable» y, en orden, el ODF, sus postes y sus cajas; donde todavía no hay poste, un clic en el mapa vacío lo pone ahí, y «Terminar cable» guarda el cable, su ruta y sus postes nuevos de una vez. Poner las cajas: la mufla y la NAP de la barra (o «Mufla aquí» y «NAP de sangrado aquí» en la ficha del poste) las crean con la plantilla de tu empresa, y los cables de ese poste pasan por ellas en el mismo gesto (si pasan varios, marcas cuáles). Empalmar en bloque: dentro de la caja, «Pasar de largo» une hilo con hilo todos los que siguen, y «Sangrar el hilo» lleva uno al splitter de la NAP.

Para conectar a un cliente, su ficha propone las NAP más cercanas a su casa con salida libre, con la acometida ya calculada: un botón y queda en su salida. La ficha del cable deja renombrarlo, cambiarle el tipo, marcar sus hilos y quitarlo. Cada gesto guarda de una vez y su aviso trae «Deshacer».
